Kabelbaum

Tunnelkabelbaum.
Passt:
Porsche 911 / 912 - 1969
Kompletter 911-Tunnelkabelbaum mit originaler spiralförmiger farbcodierter Verkabelung.
Der Kabelbaum passt genau wie das Original mit Drahtschlauch und ölbeständigem Klebeband wie das Original.
Die Verkabelung des Sicherungskastens ist mit gewachstem Bindedraht gebündelt. Klemmen haben Gummitüllen.
Der Kabelbaum wird mit einer detaillierten Anschlussanleitung geliefert. Dieser Kabelbaum hat die drei nur für 69er Modelle verwendeten Rundstecker (Buchse-Buchse, nicht mehr lieferbar, zur Wiederverwendung aus Ihrem Originalkabelbaum)
Sonderanfertigungen auf Bestellung von Teilen erlauben bitte 2 – 4 Wochen
Handgefertigt in Concourse-Qualität.
Klicken Sie auf „Vergrößern“, um ein großes Teilediagramm anzuzeigen.
Diagramm Nr. 1

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

901612003

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Tunnelkabelbaum.
Passt:
Porsche 911 - 1972 bis 1973
Kompletter Tunnelkabelbaum mit originaler farbcodierter Verkabelung.
Verläuft vom vorderen Sicherungskasten / Anzeigen durch den Tunnel zum Motorraum.
Geschirr passt genau wie das Original.
Drahtschlauch und ölbeständiges Klebeband wie original und die Klemmen haben Gummimanschetten.
Der Kabelbaum wird mit einer detaillierten Anschlussanleitung geliefert.
2 x neue 6-polige Stecker, 1 x 14-polige Stecker, Benzinpumpenstecker (hinten) Gummitülle und Tülle inklusive.
Sonderanfertigungen auf Bestellung von Teilen erlauben bitte 2 – 4 Wochen
Handgefertigt in Concourse-Qualität.
Klicken Sie auf „Vergrößern“, um ein großes Teilediagramm anzuzeigen.
Diagramm Nr. 1

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

9116120

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Tunnelkabelbaum.
Passt:
Porsche 912 - 1969
Kompletter 912-Tunnelkabelbaum mit originaler spiralförmiger farbcodierter Verkabelung.
Der Kabelbaum passt genau wie das Original mit Drahtschlauch und ölbeständigem Klebeband wie das Original.
Die Verkabelung des Sicherungskastens ist mit gewachstem Bindedraht gebündelt. Klemmen haben Gummitüllen.
Der Kabelbaum wird mit einer detaillierten Anschlussanleitung geliefert. Dieser Kabelbaum hat die drei nur für 69er Modelle verwendeten Rundstecker (Buchse-Buchse, nicht mehr lieferbar, zur Wiederverwendung aus Ihrem Originalkabelbaum)
Sonderanfertigungen auf Bestellung von Teilen erlauben bitte 2 – 4 Wochen
Handgefertigt in Concourse-Qualität.
Klicken Sie auf „Vergrößern“, um ein großes Teilediagramm anzuzeigen.
Diagramm Nr. 1

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90261200300

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Zweistufiger Kabelbaum für Heckscheibenheizung. Wird mit einem zweipoligen Stecker (im Lieferumfang enthalten) an die Relaistafel im Motorraum angeschlossen. Eine Durchführungstülle für die hintere Gepäckraumabdeckung ist ebenfalls im Lieferumfang enthalten.
Passform:
Porsche 911 1971-83

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161203201

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Fensterhebermotor mit Stecker - Fahrertür.
Passend für:
Porsche 911 1969 - 1989
Diagramm-Referenznummer 4

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161210401

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Fensterhebermotor mit Stecker - linke Tür.
Dieser Kabelbaum ist als direkter Ersatz für den werkseitigen Kabelbaum konzipiert, der den Türschalter und den Fensterheber der Fahrerseite bei Porsche 911-Modellen versorgt. Er verbindet den Bedienschalter, den Fensterhebermotor/-regler und die zugehörigen Steckverbinder mit OEM-konformer Kabelführung, Steckverbindern und Isolierung, um die Funktion und Zuverlässigkeit wiederherzustellen.
Passend für:
Porsche 911 – Baujahre 1969 bis 1989
Diagramm-Referenznummer 4
• Funktion: Der Kabelbaum führt die elektrischen Verbindungen für den Fensterhebermechanismus und die zugehörigen Türsteuerungen (Schalter, Regler) im Türmodul der Fahrerseite. Eine präzise Passform des Kabelbaums gewährleistet ein gleichmäßiges Ansprechverhalten der Schalter, eine reibungslose Fensterbewegung und verhindert Kabelspannungen oder Steckerausfälle.
• Anwendung: Kabelbaum für elektrische Fensterheber und Schalterfunktionen in der Fahrertür
Im Laufe der Zeit sind Türkabelbäume Feuchtigkeit, Verschleiß durch häufiges Öffnen und Schließen der Fenster, Scharnierbewegungen und Vibrationen ausgesetzt. Die Isolierung kann reißen, Steckverbinder können sich lockern oder Kabel können korrodieren – was zu zeitweiligen Funktionsstörungen der Schalter, nicht funktionierenden Fenstern oder elektrischen Fehlern führen kann. Der Austausch gegen einen Kabelbaum mit den korrekten Spezifikationen stellt die zuverlässige Funktion von Fenstern und Schaltern wieder her, beugt kostspieligen, zeitweiligen Problemen vor und gewährleistet die langfristige elektrische Integrität.


Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161210401

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für vorne.
Passform:

Porsche 911 oder 912 1969
Komplett vorbereiteter 911 1969 Frontkabelbaum mit 2 x 6-poligem Stecker und Relaissockel (für Hupe) mit dem nur für 1969 erhältlichen dicken Pluskabel.
• Gewachster Schnürdraht und jeder Draht in der richtigen Länge.
• Verläuft vom Sicherungskasten zum linken und rechten Kotflügel / zur linken Scheibenwaschpumpe.
• Original farbcodierte Verkabelung.
• Der Kabelbaum passt genau wie das Original.
• Drahtrohr und ölbeständiges Band wie Original.
• Die Anschlüsse haben Gummimanschetten.
• 2 neue Stecker und Relaissockel im Lieferumfang enthalten.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90161205000

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Warnblinkschalter.
Kommt mit geformtem Stecker
Enthält ein 8-poliges Steckergehäuse für die Rückseite des Warnblinkschalters.
Passform:
Porsche 911 1970-1972

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161201400

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Der Kabelbaum des Warnblinkschalters wird von der Rückseite des Warnblinkschalters zum Kabelbaum des vorderen Kofferraums verlegt.
Passform:
Porsche 911 1973-1984

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161201430

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

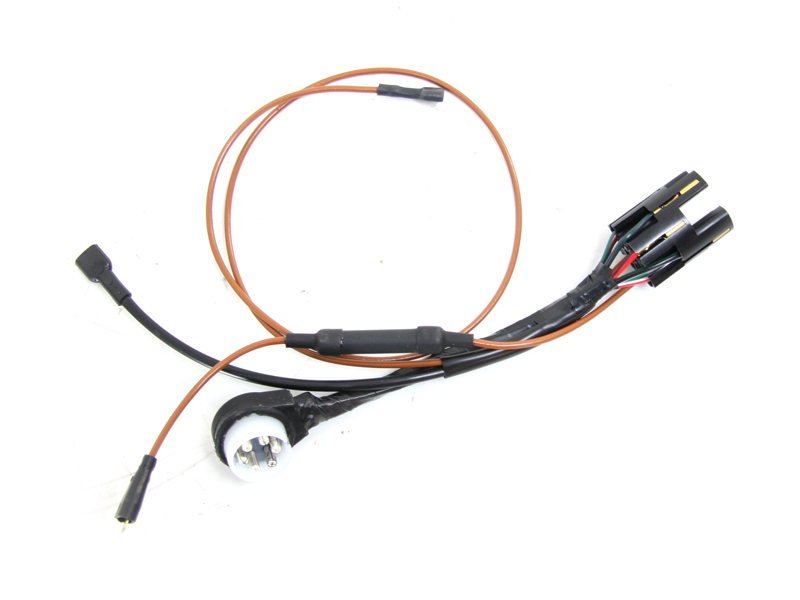

Kabelbaum Türfenster-Elektromotor.
Wird einzeln verkauft – passt für links- und rechtsseitige Türen
Passform:
Porsche 911 - 1970 bis 1989

Klicken Sie auf „Vergrößern“, um das Diagramm großer Teile anzuzeigen.
Diagramm Ref. Nr. 7

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161204800

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum Blinker vorn links.
Passt:
Porsche 911 2.0L-2.7L 08/1969 - 07/1973

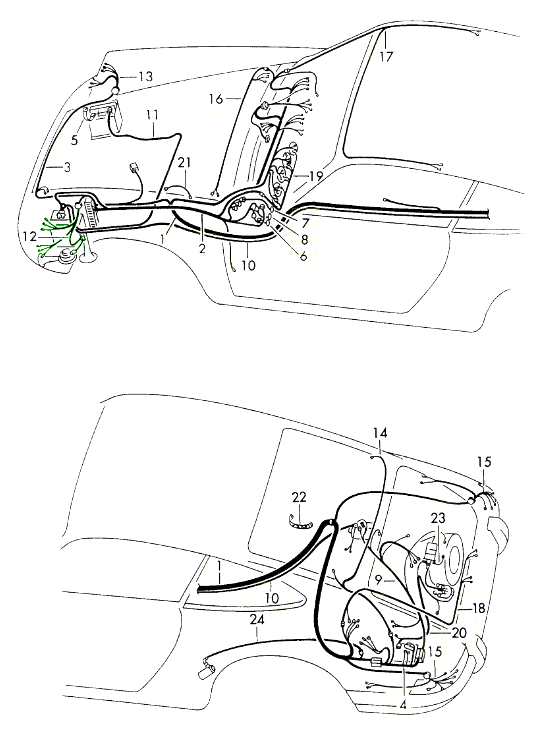

Klicken Sie auf „Vergrößern“, um ein großes Teilediagramm anzuzeigen.
Diagramm Nr. 12

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161202400

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

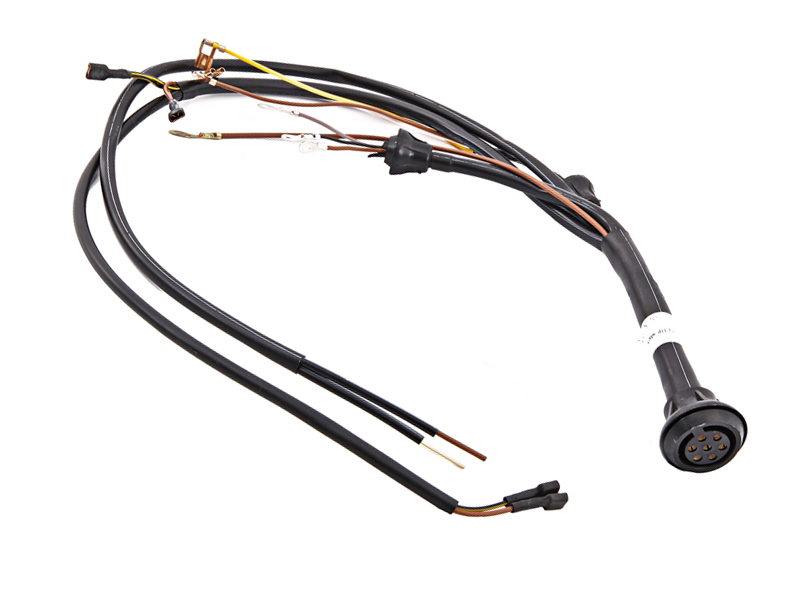

Kabelbaum für Blinker vorn links.
Passform:
Porsche 911 2.0L-2.7L 08/1969 - 07/1973
Klicken Sie auf „Vergrößern“, um das Diagramm großer Teile anzuzeigen.
Diagramm Referenz Nr. 12

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161202400

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für vorderen rechten Blinker.
Der Original Porsche Kabelbaum für den vorderen Blinker 90161204700 ist ein elektrischer Ersatzkabelbaum für den rechten vorderen Blinker bei kompatiblen Porsche-Fahrzeugen.
(2 Stück für Modell 69 erforderlich, links/rechts)
Passend für:

• Porsche 911 2.0L 09/68-08/69 - links/rechts, 2 Stück erforderlich
• Porsche 911 2.0-2.7L 08/69-07/73 - rechts, 1 Stück erforderlich
• Porsche 912 1.6L 09/68-08/69 - links/rechts, 2 Stück erforderlich

Diagramm-Referenznummer 10

Der Kabelbaum stellt die für den korrekten Betrieb des vorderen Blinkers erforderliche elektrische Verbindung her. Er überträgt elektrische Energie und stellt die notwendige Stromkreisverbindung zwischen dem Fahrzeugkabelbaum und der rechten vorderen Blinkerbaugruppe her.

Alter, Korrosion, Hitze, Feuchtigkeit, frühere Reparaturen und beschädigte Steckverbinder können die Zuverlässigkeit eines älteren Kabelbaums beeinträchtigen. Der Austausch eines verschlissenen Kabelbaums stellt die zuverlässige Funktion der Anzeigen wieder her und vermeidet sporadische elektrische Fehler, die durch beschädigte Kabel oder schlechte Verbindungen verursacht werden.
Was dieses Produkt bewirkt:
Der Kabelbaum stellt die elektrische Verbindung zwischen dem Fahrzeug und der rechten vorderen Blinkerbaugruppe her.

Zu seinen Funktionen gehören:

• Stromversorgung des vorderen Blinkers
• Anschluss der Kontrollleuchte an die Fahrzeugverkabelung
• Aufrechterhaltung einer zuverlässigen elektrischen Kontinuität
• Sichere Verbindungen an der Lampenbaugruppe gewährleisten
• Unterstützung eines konsistenten Indikatorbetriebs
• Den ursprünglichen Außenbeleuchtungskreis korrekt angeschlossen lassen

Wenn der Blinker betätigt wird, ermöglicht der Stromkreis das Blinken des rechten vorderen Blinkers und signalisiert so anderen Verkehrsteilnehmern die vom Fahrer beabsichtigte Fahrtrichtung.
Anzeichen von Verschleiß oder Ausfall:
Häufige Anzeichen für Verschleiß an Kabeln oder Steckverbindern sind:

• Rechter vorderer Blinker funktioniert nicht.
Blinker
• funktioniert zeitweise.
• Blinker funktioniert nur bei Bewegung der Kabel.
• Flackernde Beleuchtung . Ungewöhnlich schwache Beleuchtung.

• Unregelmäßiges oder schnelles Blinken
• Korrodierte elektrische Anschlüsse
• Beschädigte oder brüchige Kabelisolierung
• Freiliegende Leiter Gebrochene Drähte

• Lose Steckverbinder,
• geschmolzene oder durch Hitze beschädigte Steckverbinder,
• frühere provisorische Verkabelungsreparaturen,
• elektrische Kurzschlüsse, durchgebrannte Sicherungen

• Feuchtigkeit oder Korrosion an den Anschlüssen

Bevor man zu dem Schluss kommt, dass der Kabelbaum selbst defekt ist, sollten auch die Kontrollleuchte, die Lampeneinheit und andere Teile des Stromkreises überprüft werden.
Warum Ersatz wichtig ist:
Blinker sind unverzichtbare Sicherheits- und Kommunikationsmittel.

Der Austausch eines beschädigten Kabelbaums für den rechten vorderen Blinker hilft:

• Zuverlässigen Indikatorbetrieb wiederherstellen
• Gewährleisten Sie eine unterbrechungsfreie elektrische Kontinuität.
• Behebung von zeitweiligen elektrischen Fehlern
• Beschädigte oder korrodierte Anschlüsse ersetzen
• Beseitigen Sie brüchige oder unsichere Kabel.
• Risiko von Kurzschlüssen verringern
• Gewährleisten Sie den ordnungsgemäßen Betrieb der Außenbeleuchtung.
• Elektrische Verbindungen im Originalstil wiederherstellen
• Verbesserte Zuverlässigkeit im Vergleich zu verschlechterten provisorischen Reparaturen

Ein Blinker, der nur zeitweise funktioniert, kann anderen Verkehrsteilnehmern keine verlässliche Anzeige geben.

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90161204700

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Blinker vorn rechts (bei Modell 69 werden 2 Stück für links/rechts benötigt)
Passform:
Porsche 911 2.0L 09/68-08/69 – links/rechts, 2 Stk. erf.
Porsche 911 2,0-2,7L 08/69-07/73 – rechts, 1 Stk. erf.
Porsche 912 1,6L 09/68-08/69 – links/rechts, 2 Stk. erf.
Klicken Sie auf „Vergrößern“, um das Diagramm großer Teile anzuzeigen.
Diagramm Ref. Nr. 13

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

90161204700

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Scheinwerfer links/rechts. Vorne.
Passform:
Porsche 911 2.0L-2.2L 09/1969-08/1970
Klicken Sie auf „Vergrößern“, um das Diagramm großer Teile anzuzeigen.
Diagramm Ref. Nr. 3

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161200300

Das von Ihnen angezeigte Produkt verweist auf diese Nummern

Kabelbaum für Zündschalter.
Passform:
Porsche 911 2.0L-3.0L 08/1969 - 07/1975
Klicken Sie auf „Vergrößern“, um das Diagramm großer Teile anzuzeigen.
Diagramm Ref. Nr. 7

Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.

91161201130

Das von Ihnen angezeigte Produkt verweist auf diese Nummern
